污泥干化-热解焚烧系统

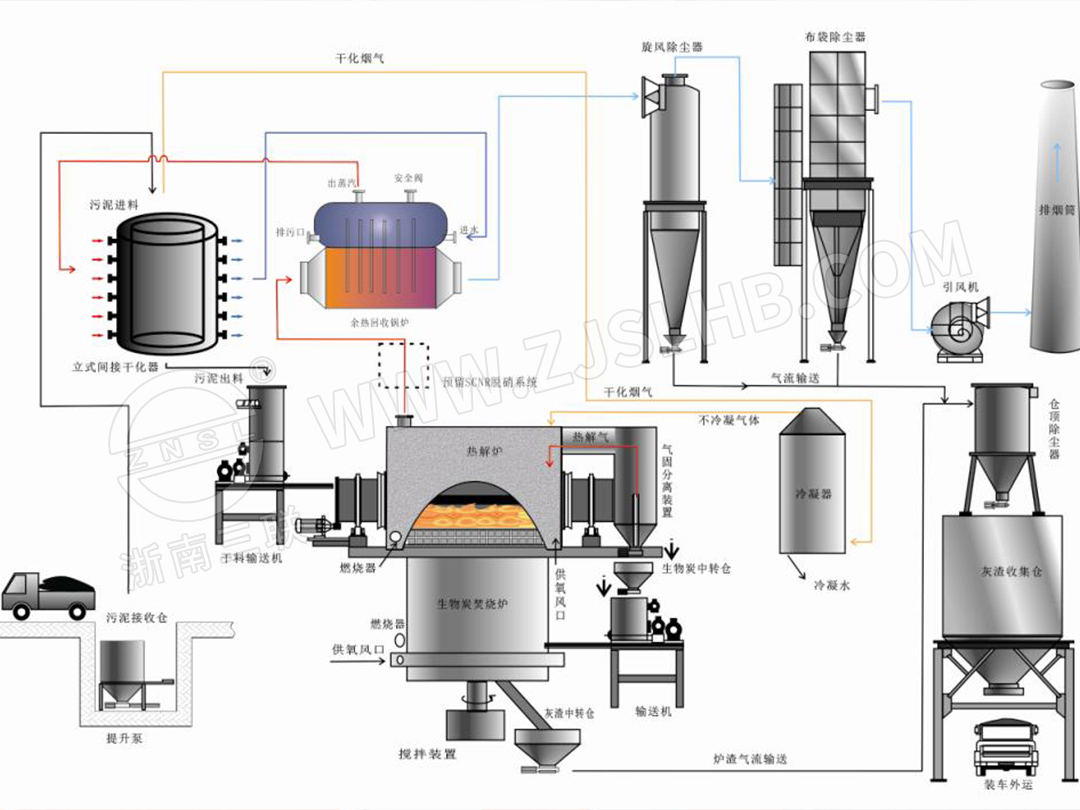

污泥干化热解工艺流程

SLUDGE DRYING AND PYROLYSIS PROCESS

1、脱水污泥由运泥车运至污泥接收仓;

2、脱水污泥由提升泵输送至干化器,通过间接加热,在干化器内实现加热和干化;干化后污泥通过气固分离装置,固相进入干料输送机料仓,气相含有大量水蒸汽,经冷凝器冷凝脱水后不凝可燃气引至热解炉膛作为热源循环利用;

3、污泥进入热解炉进行热解,热解后生物炭进入生物炭焚烧炉提取可用热量,混合气进入热解炉膛燃烧,从热解炉引来的燃烧后热烟气进入余热回收装置,产生蒸汽迅速返回至间接干化器夹层,通过间接加热对污泥进行干化,干化后蒸汽变为热水回用,引风机抽出的烟气经尾气处理系统清洁净化后,达标排放;

4、生物炭经脱氢、碳化、冷却处理后集中至灰渣收集仓,装车外运进行综合利用。
